Elölnézet

A: Papírtámasz

Húzza ki a papír hátsó tálcába történő betöltéséhez.

B: Hátsó tálca fedele

Nyissa fel a papír hátsó tálcába történő betöltéséhez.

C: Hátsó tálca

Kettő vagy annál több megegyező méretű és típusú papírlap helyezhető be egyszerre, melyeket a nyomtató automatikusan egyesével tölt be.

D: Papírvezetők

Igazítsa a papírköteg mindkét oldalához.

E: Papírvezetők

Igazítsa a papírköteghez a jobb oldalon, a bal oldalon és elöl.

F: Kazetta

Töltsön A4, B5, A5, Letter vagy Executive méretű normál papírt a kazettába, majd azt tegye be a nyomtatóba.

Normál papír betöltése a kazettába

G: Papírgyűjtő tálca

A készülék ide helyezi a nyomtatott papírt. Nyomtatás előtt húzza ki.

H: Kezelőpanel

A nyomtató beállításainak módosítására és a nyomtató működtetésére használható.

Kezelőpanel

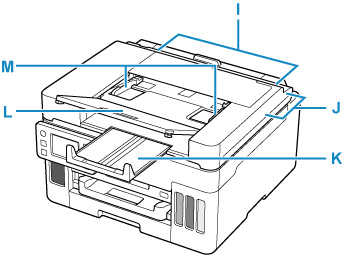

I: ADF (automatikus lapadagoló)

Itt helyezhet be egy dokumentumot. A papíradagoló tálcába helyezett dokumentumokat a készülék automatikusan, laponként olvassa be.

Dokumentumok betöltése az ADF-be (az automatikus lapadagolóba)

J: Lapadagoló fedele

Felnyitásával hozzá lehet férni az elakadt dokumentumokhoz.

K: Kimeneti dokumentumtálca

Az ADF-ből beolvasott dokumentumok ide érkeznek. A dokumentumok beolvasása előtt húzza ki előrefelé.

L: Papíradagoló tálca

Húzza ki dokumentum ADF egységbe való betöltéséhez. Egyszerre egy dokumentum kettő vagy több megegyező méretű és vastagságú lapja tölthető be. Ügyeljen rá, hogy a dokumentum beolvasni kívánt oldala legyen felül.

M: Lapvezető

Ezt a vezetőt az ADF-be helyezett dokumentum szélességéhez kell állítani.

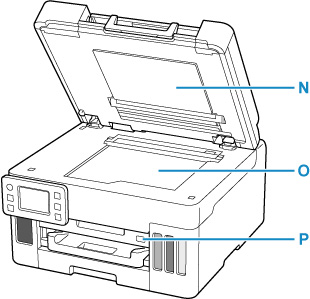

N: Dokumentumfedél: Nyissa fel az eredeti dokumentum üveglapra helyezéséhez.
O: Üveglap: Itt helyezheti el az eredeti dokumentumot.
P: USB flash meghajtó portja: Ide illessze be az USB flash meghajtót.
